静电锤测试仪RT-1000

RT-1000重锤式表面电阻测试仪用途：

RT-1000重锤式表面电阻测试仪主要用于检测防静电工作椅、防静电工作服、防静电地板、防静电桌垫的电阻特性，以及点对点、点对地的电阻，是一个全方位全功能的仪器，品质高，测量数据精准，且操作简易，被广泛应用于电子、防护、维护、医疗、摄影、印刷等需要测量温度、湿度及电子系数的产业。
RT-1000还可测量影响电性能的相对湿度和温度。由于“湿度和温度会影响阻抗，所以必须测量”

RT-1000重锤式阻抗测试仪优势：

1.能测量物体的表面电阻，并且能实时监测并显示测试环境的温度和湿度
2.RT-1000具有自动调零和自动关机的优点，省电且方便使用
3.仪表配置液晶(LCD)显示温度、湿度及阻值，非常直观、易读
4.根据不同的测量需求，有10volts和100volts两个测试电压档位可选
5.供电电压由9伏特电池提供
6.测量范围：1×103～1×1012ohms

型号	RT-1000
测量范围	103 - 1012欧
测量温度	32℉，100℉或0℃- 37℃
功能	测量电阻/电阻率，湿度，和温度
认证	CE认证
标准	符合NFPA，EOS / ESD，ANSI，UL，ASTM，军事，环境影响评估和CECC标准
测试电压	10伏或100伏
显示模式	LCD显示器，读数精确明白

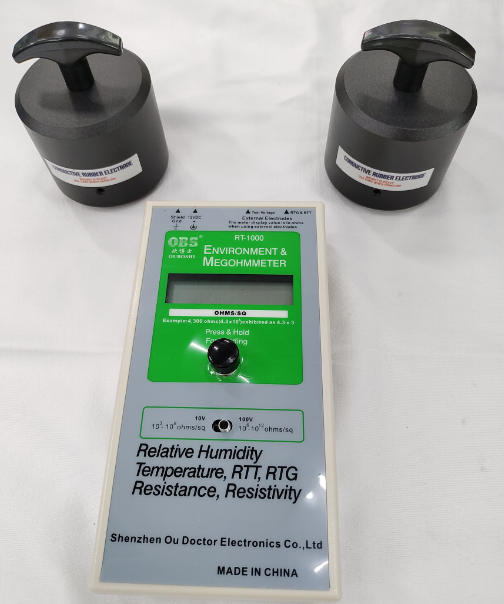

RT-1000重锤式表面电阻测试仪标准配置：

两个5磅同心环探头

AC电源适配器：120V或220V夹具，接地探头

绝缘泡沫内衬的手提箱

螺旋线，接地硬件，和说明可选配件

可再充电的9V镍镉电池

一、表面阻抗的测量（物体表面）
1、平行探头阻抗测量法：这是一种快速的测量平面均匀材料电阻值的方法。这种方法也适合于多层材料的测量，但是在阻抗值报告中必须注明测量时的温度和湿度条件。
   A、将表放在待测量的物体表面。
   B、将开关调到所需的电压位置(10伏或100伏)
   C、以大约5磅的压力持续按下测量按钮，此时LCD屏会显示出测量的表面阻抗，温度和相对湿度值，整个测量过程大约为十五秒种。
   备注：表面阻抗单位为欧姆；温度单位为摄式；相对湿度单位为百分比；在每次测量中，按下测量按钮后，RT-1000表将连续显示修整测量值，松开按钮后约四十五秒内，显示的是后一个测量值。

2、同心环探头（重锤）阻抗测量法（同心环探头为选购件）
   将连线插头插入表的两个3.5毫米插孔，并将香蕉插头与同心环探头相联。将探头放在待测试物体表面后，按下按钮约15秒钟后，在液晶显示屏上将显示出正确的温度和相对湿度，正确的表面阻抗值为液晶显示屏上的读数乘以10，单位换算为欧姆。
例如：晶屏上显示为8.65，e8；实际阻抗值10的8次方偏向10的9次方。
10e3=1千欧姆
10e4=10千欧姆
10e5=100千欧姆
10e6=1兆欧姆
10e7=10兆欧姆
10e8=100兆欧姆
10e9=1000兆欧姆
10e10=10000兆欧姆
10e11=100000千欧姆
10e12=1000000兆欧

二、表面电阻测量（点对点）：

   这个测量方法是来测量独立于接地的两点之间的电阻，用这个测量方法得出的测量结果与被测物体的处理、两个5磅探头之间的距离等因素有关，因此，应选择正确的测量规程，每次在同样要求的测量条件下进行测试。
  A、将连线插头插入表的两个3.5毫米插孔，并将香蕉插头与两个5磅重探头相联。
  B、按照测量规程将两个探头放置在待测物体表面。
  C、选择所需的电压值(10伏或100伏)
  D、按下开关直到显示出所选的电压值(10伏或100伏)，继续按着开关直至所测电阻（单位为欧姆），相对湿度和温度显示在液晶显示屏上。

三、表面对地电阻测量：
    这个测量方法是用于测量物体表面一点与表面上另一接地点之间的表面电阻，测量方法符合EOS/ESD S4.1测量标准。
A、将两条连线的一端分别插入表的两个3.5毫米插孔，然后将其中一条接鳄鱼夹，另外一条与一个5磅重盘形探头相联。
B、将鳄鱼夹子接到所知的接地点上，按照测量要求将盘形探头放在待测物体表面上。

C、按下测量按钮直至电阻（单位为欧姆）、相对湿度、温度值显示在显示屏上，对于高阻抗材料的测量时为保证测得高精度测量结果，需注意不要使两引线交叠，不要用手接触探头，引线和被测物体。
